Давайте честно: в масштабах огромного завода с километрами труб конденсатоотводчик выглядит как крошечная, почти незаметная деталь. Но профессионалы знают — именно на этой «железке» держится вся экономика пароконденсатной системы.
Если паровой котел — это «сердце» предприятия, то конденсатоотводчики — это его «почки». Они фильтруют систему, убирая лишнее и оставляя полезное.
Что такое конденсатоотводчик и почему без них всё сломается?
Промышленный конденсатоотводчик — это автоматический клапан, который умеет отличать пар от конденсата (воды) и воздуха. Его задача проста, но критически важна: выпустить воду и воздух из системы, не дав при этом выйти «живому» пару.
4 причины, почему они незаменимы:- Борьба с гидроударами. Если конденсат вовремя не уходит, он скапливается в «пробки». Пар, летящий на огромной скорости, толкает эту воду, и она бьет в задвижки и колена труб с силой кувалды. Результат — трещины, разрывы и аварии.
- Энергоэффективность. Пар — это дорого. Каждый грамм пара, улетевший «в трубу» (пролетный пар), — это ваши деньги, сожженные в котле впустую.
- Стабильный нагрев. Слой воды на стенках теплообменника работает как теплоизолятор. Без отвода конденсата ваше оборудование просто не выйдет на проектную мощность.
- Защита от коррозии. Вместе с конденсатом устройство выводит углекислый газ и воздух, которые вызывают стремительное ржавление труб изнутри.
Виды промышленных конденсатоотводчиков
У каждой технологии свои плюсы, и универсального решения «на все случаи жизни» не существует. Вот основные игроки на рынке:

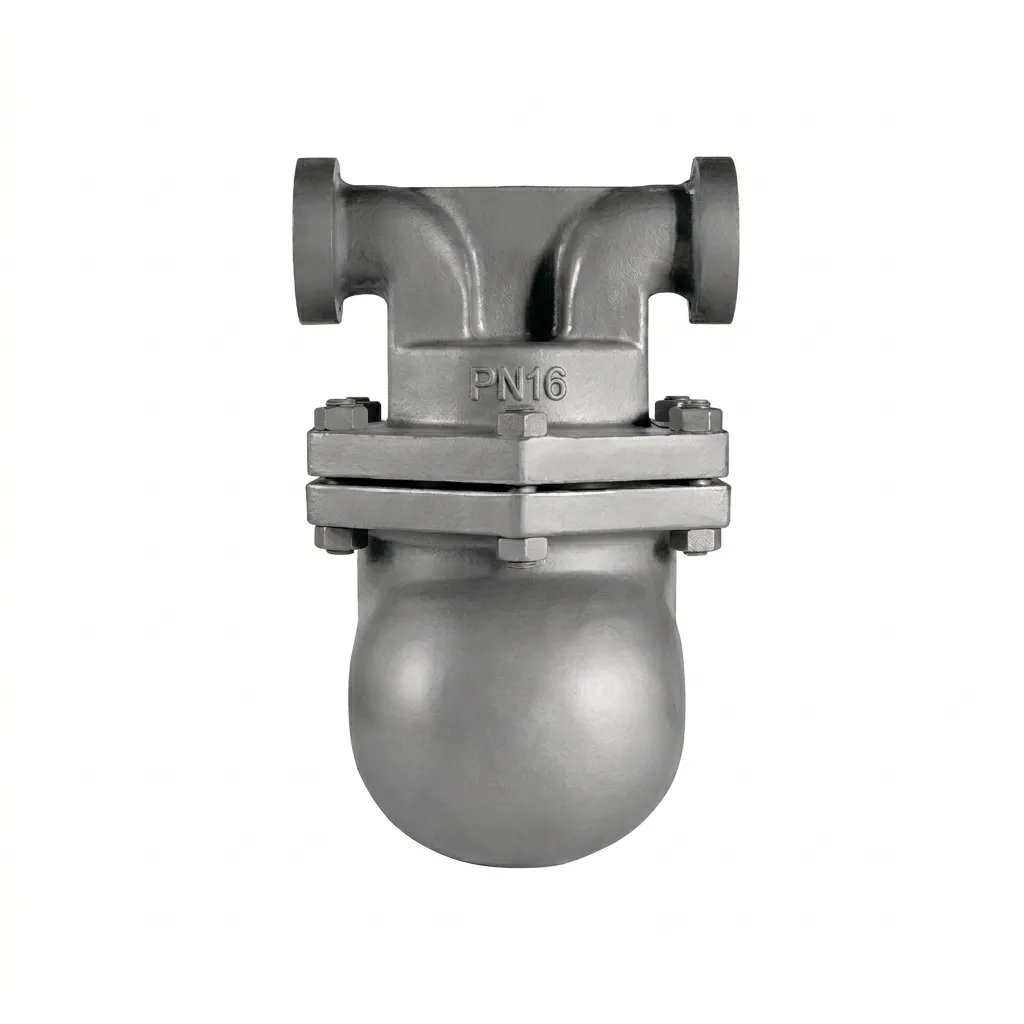

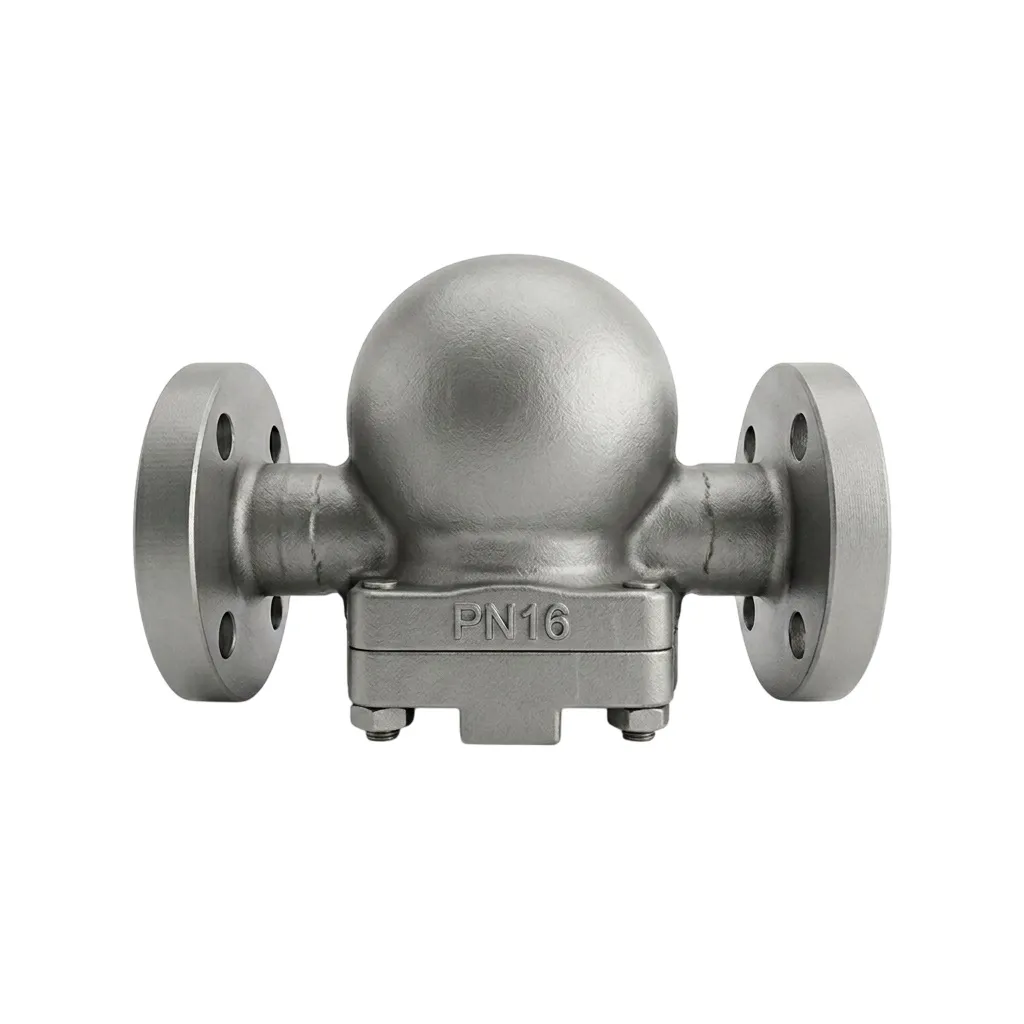

1. Механические (Поплавковые)Работают на разнице плотности воды и пара.
- Принцип: Вода наполняет камеру, поплавок всплывает и открывает клапан.
- Плюсы: Отводят конденсат непрерывно, идеально подходят для мощных теплообменников.
- Минус: Боятся замерзания, если стоят на улице без подогрева.
Самые простые и надежные «рабочие лошадки».

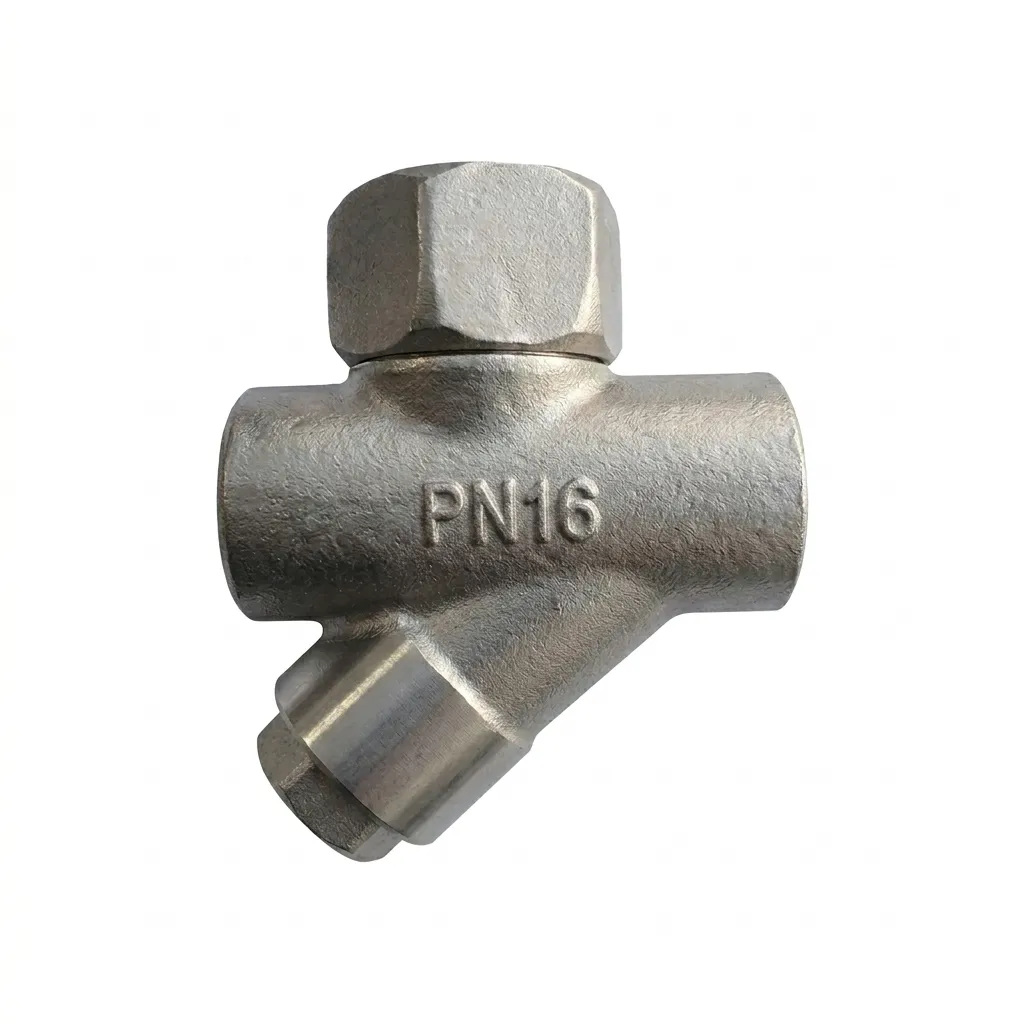

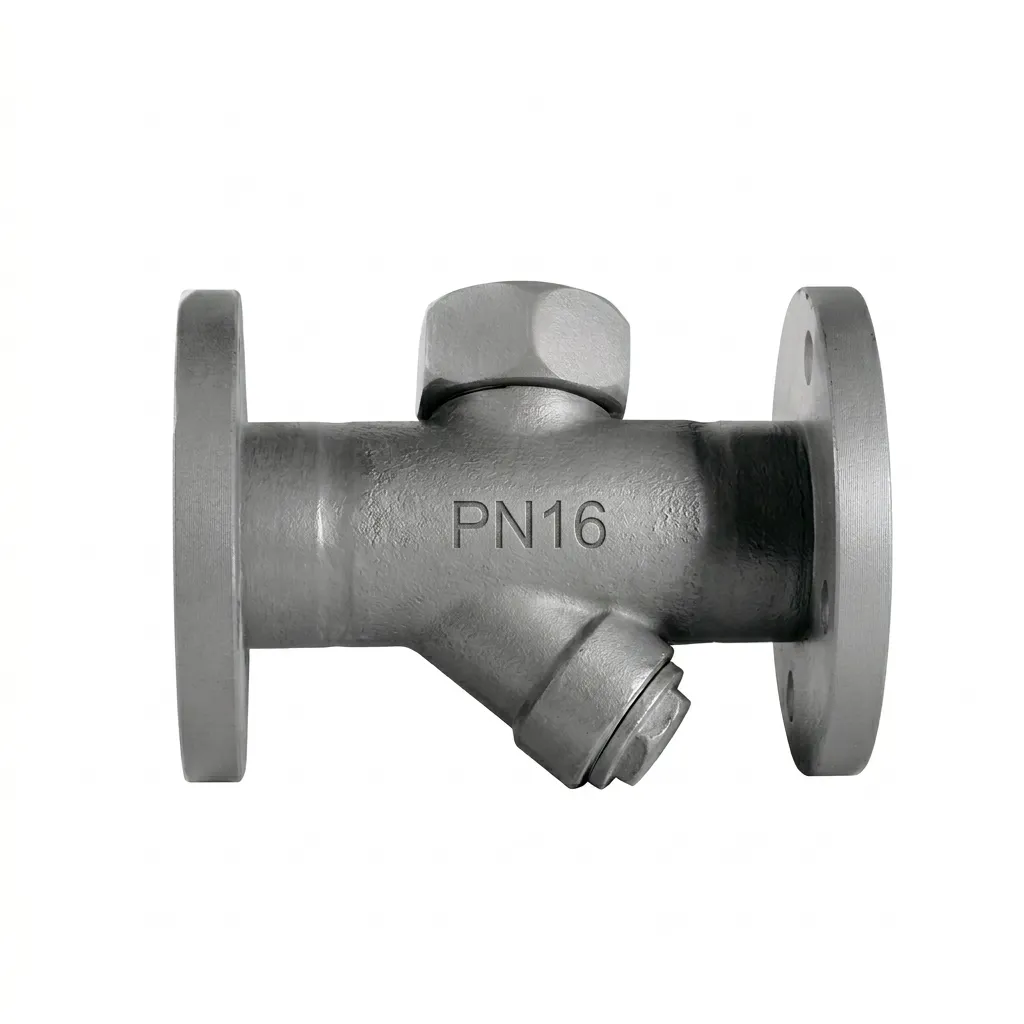

- Принцип: Используют разницу в скоростях движения пара и конденсата. Единственная подвижная деталь — стальной диск.
- Плюсы: Компактные, дешевые, не боятся гидроударов и замерзания.
- Минус: Не подходят для систем с очень низким давлением.
Реагируют на изменение температуры.
- Принцип: Внутри стоит капсула или биметаллическая пластина. Как только конденсат остывает ниже температуры пара, клапан открывается.
- Плюсы: Отлично отводят воздух (деаэрация), работают при высоких нагрузках.
- Минус: Всегда задерживают немного конденсата в трубе, пока он не остынет.
Как понять, что пора делать ремонт?
Даже самый качественный конденсатоотводчик не вечен. В промышленности используют три способа проверки:

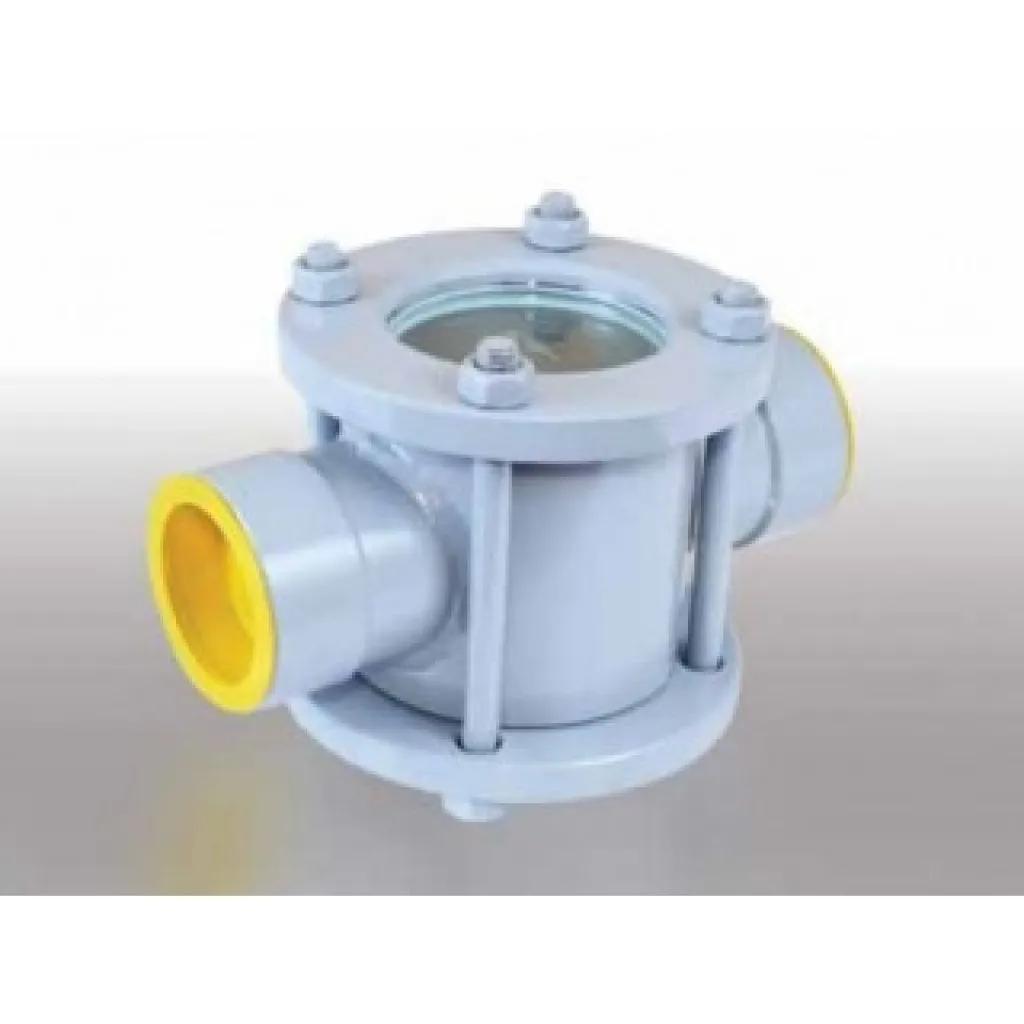

- Визуальный: Через смотровые стекла (прерыватели потока). Если летит чистый прозрачный пар — клапан «пробит».
- Акустический: С помощью ультразвукового детектора. Исправный прибор работает циклами или с характерным шумом, неисправный — либо молчит, либо свистит постоянно.
- Температурный: Замер пирометром до и после устройства. Если разницы температур почти нет — пар пролетает насквозь.
Подводим итог:
Правильный выбор и регулярный аудит конденсатоотводчиков могут снизить затраты на топливо для котельной на 10–25%. Это те инвестиции, которые окупаются за один отопительный сезон.
