Краны шаровые фланцевые
Краны шаровые фланцевые
На трубопроводах промышленного и коммунального назначения используют разные виды запорно-регулирующей арматуры, в том числе и фланцевые шаровые краны. Удобная конструкция таких механизмов позволяет монтировать их в любом положении даже в самых труднодоступных участках магистрали.
Устройство и принцип работы
Краны шаровые фланцевые оснащены затвором в виде шара, по горизонтальной оси которого сделано отверстие для прохождения потока рабочей среды. К трубопроводу кран присоединяется при помощи прокладки из фланца.
Этот запорный элемент может иметь корпус двух видов:
- Монолитный (цельнолитой), гарантирующий высокую степень герметичности.

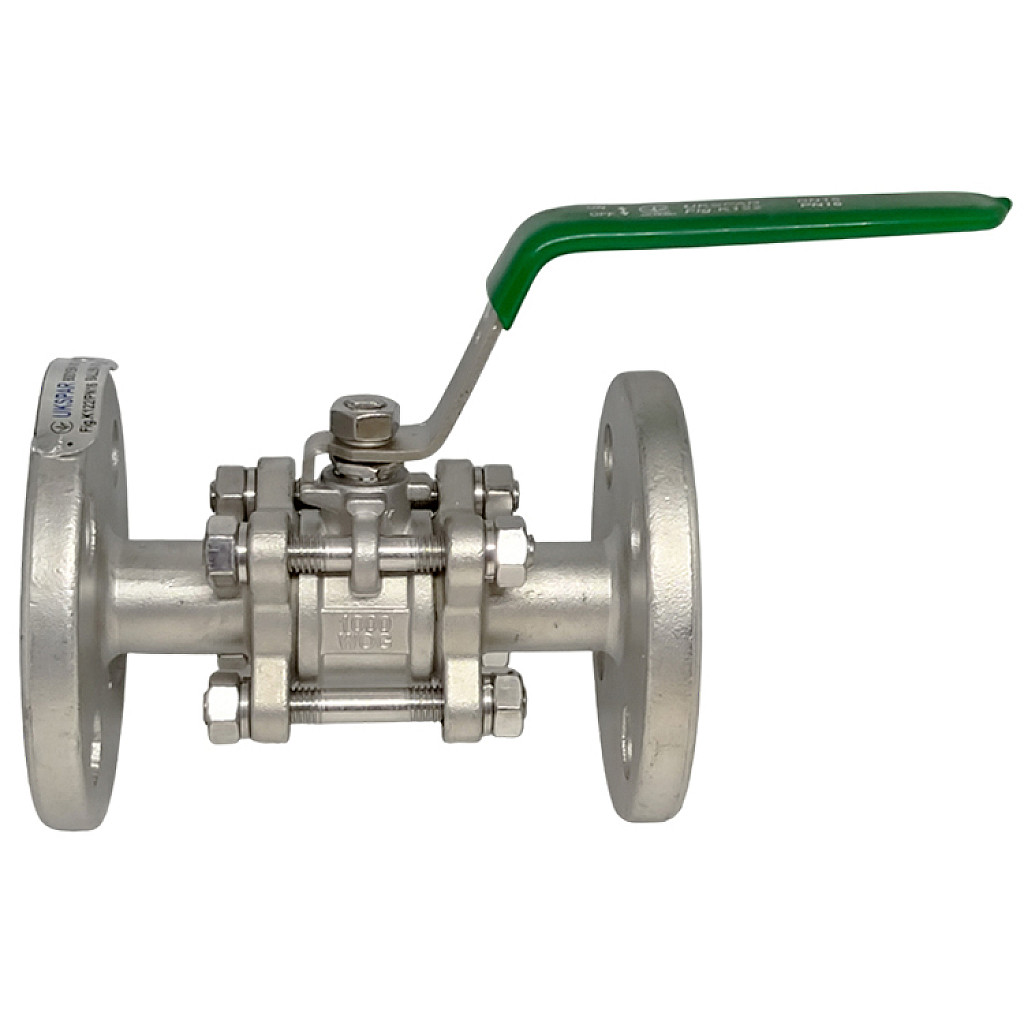

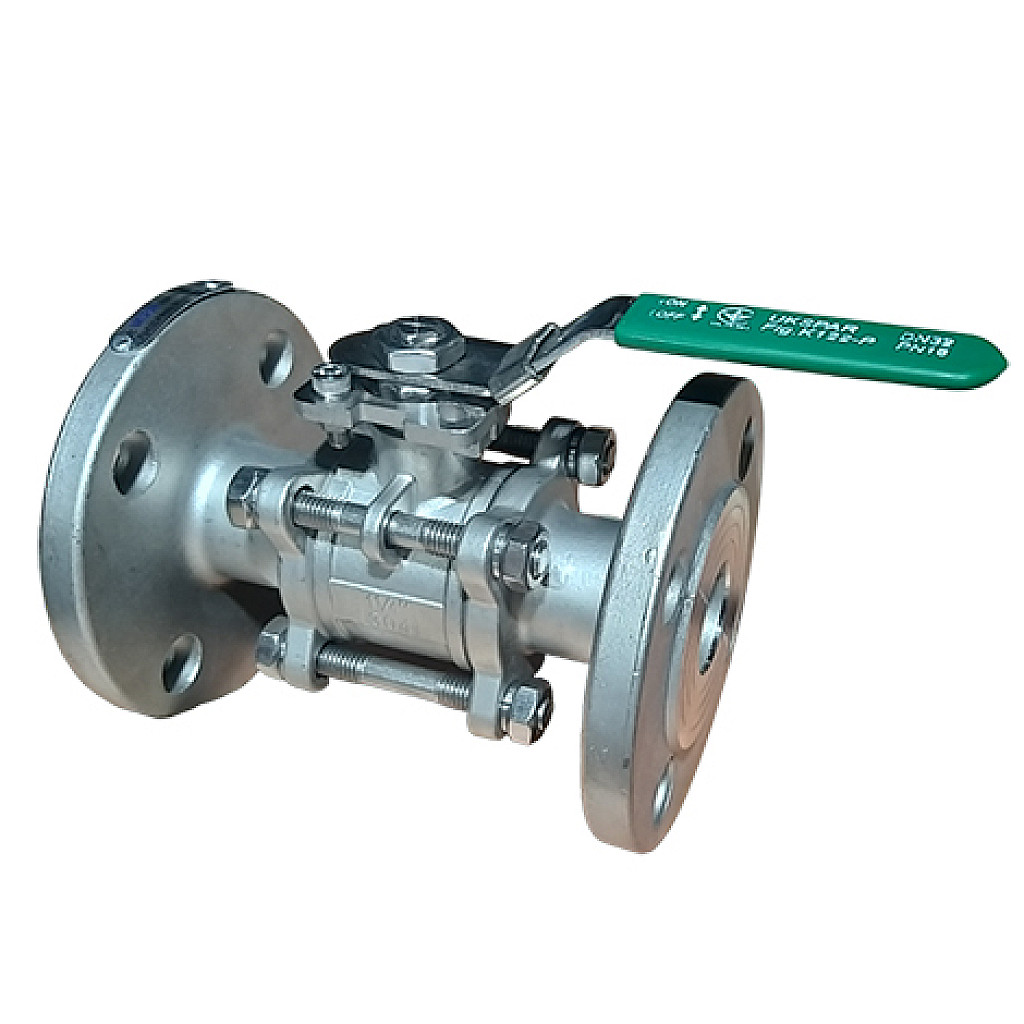

- Разборный (двухсоставной или трехсоставной) – он легче поддается ремонту.
Краны с ДУ 15-100 мм регулируются с помощью ручного рычага. При ДУ от 50 мм используются изделия с редуктором, пневмо- или электроприводом.
Такая запорно-регулирующая арматура подходит исключительно для полного перекрытия или открывания магистрали, она не рассчитана на регулирование мощности потока рабочей среды. При установке задвижки в промежуточное положение, она быстро изнашивается, что приводит к значительному снижению герметичности трубопроводной системы.
Материалы для изготовления корпусов
Кран шаровый с фланцевым присоединением может иметь стальной или чугунный корпус.
Сталь для производства:

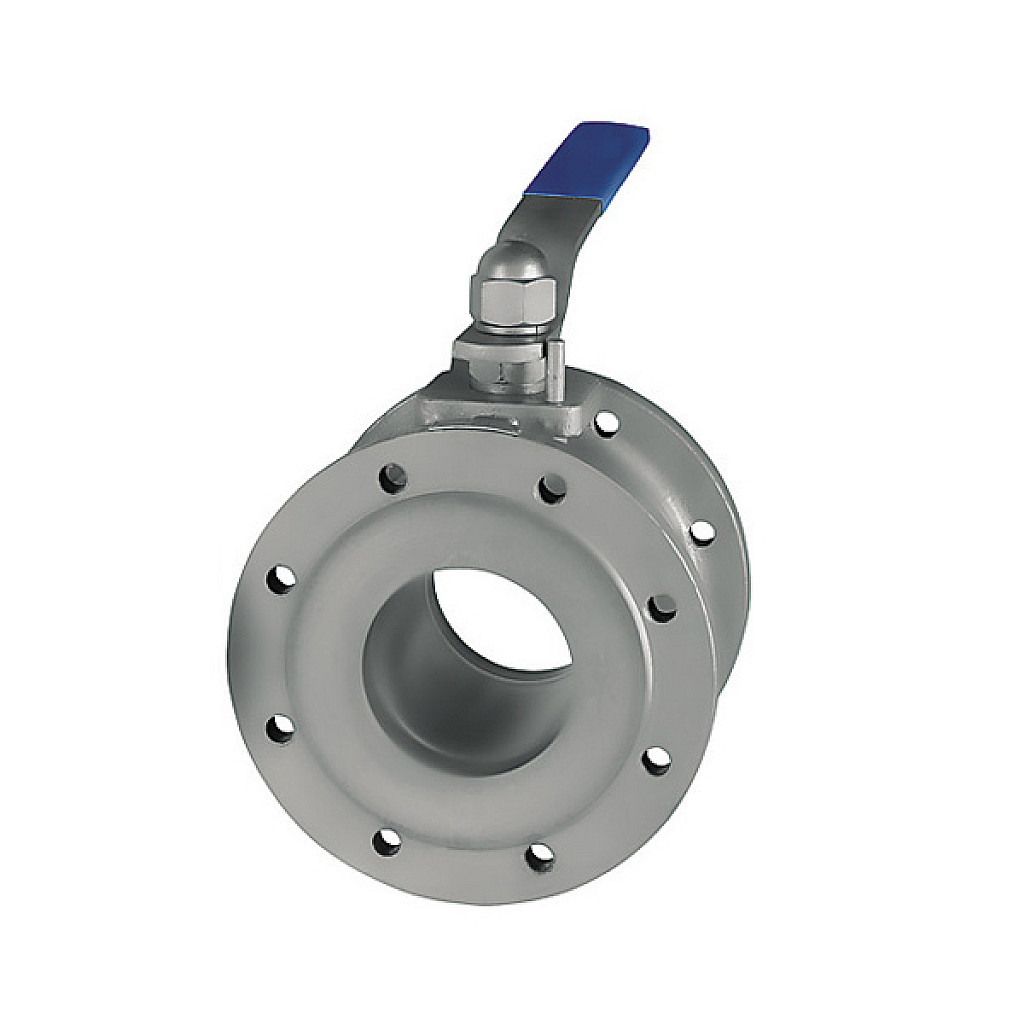

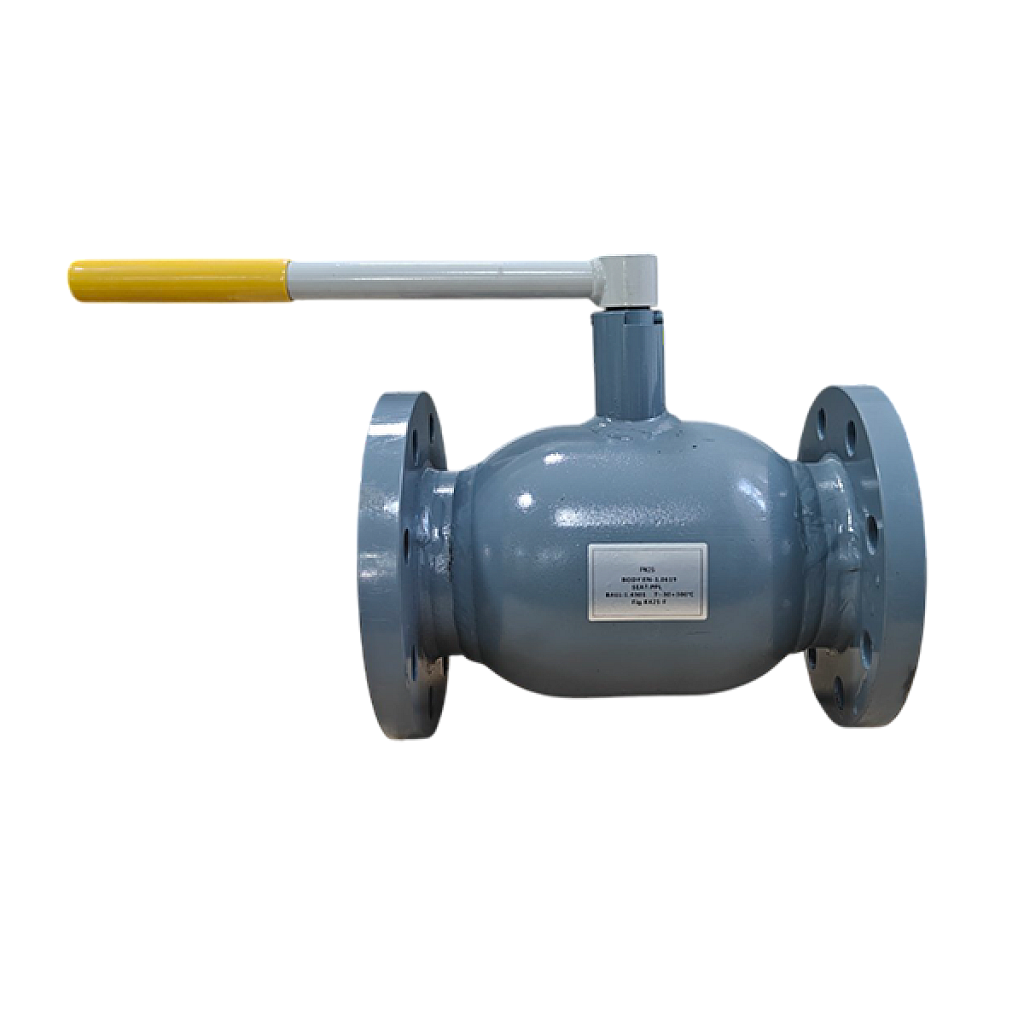

- Углеродистая. Запорная арматура из этого металла применяется в трубопроводах с неагрессивными веществами температурой до +350°С. Допустимое давление 40 бар.
- Краны из легированной стали также используются для работы с неагрессивными средами. Этот металл способен выдерживать экстремально низкие температуры до -60°С.

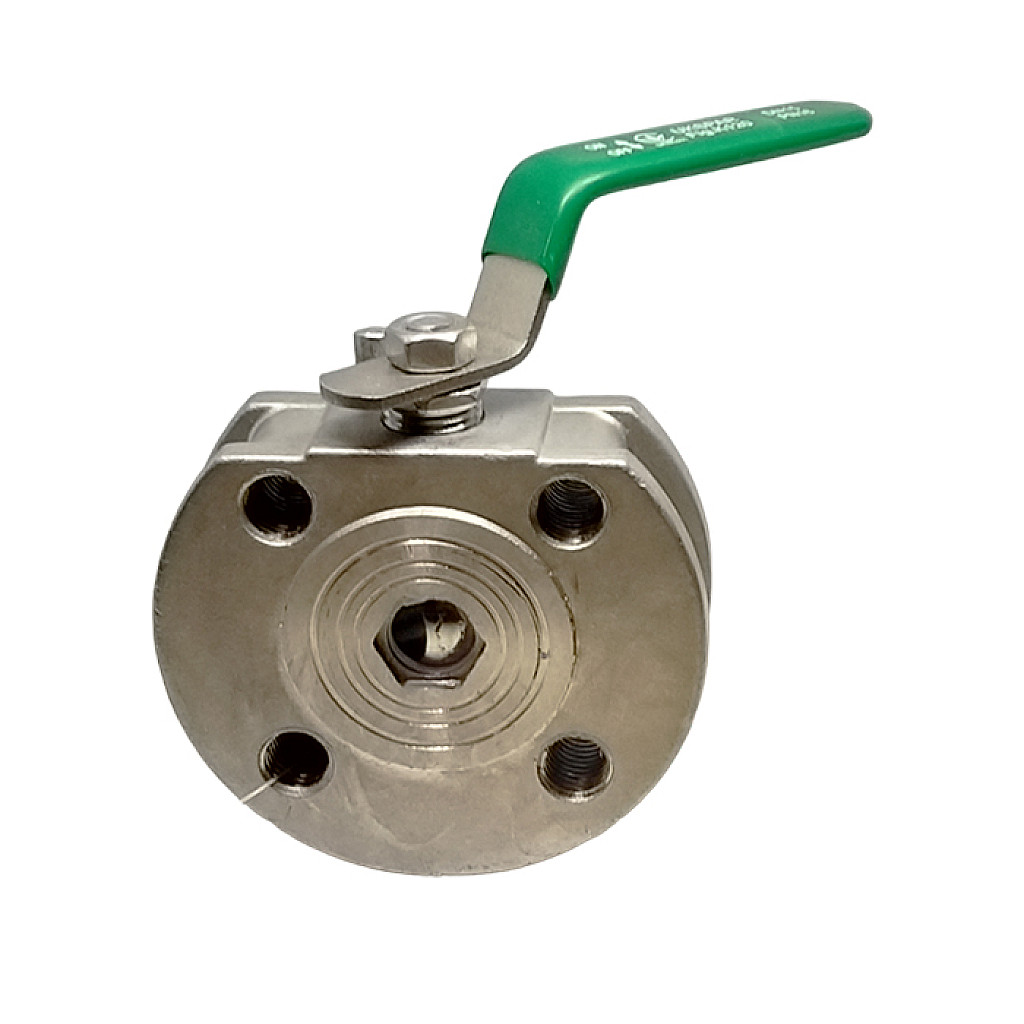

- Нержавейка. Запоры из этого коррозиеустойчивого металла применяют для магистралей с едкими веществами, а также с субстратами с высокими гигиеническими требованиями.
Шаровый фланцевый кран из чугуна поддается механическим повреждениям и коррозии, плохо переносит резкие перепады температуры. Краны с ДУ от 100 мм слишком тяжёлые, из-за чего усложняется процесс их монтажа. Чугунную запорную арматуру устанавливают на трубопроводах, по которым проходят нейтральные рабочие среды температурой до +150°С и давлением до 16 бар.
Сферы использования шаровых фланцевых кранов
Краны такого типа устанавливают на трубопроводных магистралях, по которым проходят разные вещества:
- вода разной температуры, даже в парообразном состоянии;
- природный газ;
- продукты нефтепереработки;
- агрессивные и технические жидкие вещества.
Кран шаровый под фланец способен обеспечивать безопасное функционирование трубопроводных систем при температурных режимах в диапазоне от -30°С до +350°С. В зависимости от температуры рабочей среды, определяется давление, при котором краны такого типа могут обеспечить перекрытие трубопровода без аварий. Чем сильнее нагрето вещество в трубопроводе, тем более низким будет давление. Как и с другой запорно-регулирующей арматурой, под каждый класс внутритрубной рабочей среды, кран шаровой фланцевый нужно подбирать индивидуально.
В нашем магазине представлена запорно-регулирующая арматура для разных сфер в широком ассортименте. Посмотрите наш каталог: к каждому изделию есть описание с техническими характеристиками, предоставляется паспорт и инструкция.
Вопросы, которые возникают при выборе шаровых кранов и других товаров, вы всегда можете прояснить у наших специалистов. Заказывайте подходящий кран шаровый под фланец, а мы организуем быструю доставку в любую точку Украины.
