Давайте чесно: у масштабах величезного заводу з кілометрами труб конденсатовідвідник виглядає як крихітна, майже непомітна деталь. Але професіонали знають — саме на цій залізці тримається вся економіка пароконденсатної системи.
Якщо паровий котел – це «серце» підприємства, то конденсатовідвідники – це його «нирки». Вони фільтрують систему, прибираючи зайве та залишаючи корисне.
Що таке конденсатовідвідник і чому без них все зламається?
Промисловий конденсатовідвідник - це автоматичний клапан, який вміє відрізняти пару від конденсату (води) та повітря. Його завдання просте, але критично важливе: випустити воду та повітря із системи, не давши при цьому вийти «живій» парі.
4 причини, чому вони незамінні:- Боротьба з гідроударами. Якщо конденсат вчасно не йде, він накопичується в пробки. Пара, що летить на величезній швидкості, штовхає цю воду, і вона б'є в засувки та коліна труб із силою кувалди. Результат — тріщини, розриви та аварії.
- Енергоефективність. Пара це дорого. Кожен грам пари, що відлетів «у трубу» (пролітна пара), — це ваші гроші, спалені в казані марно.
- Стабільний нагрівання. Шар води на стінах теплообмінника працює як утеплювач. Без відведення конденсату обладнання просто не вийде на проектну потужність.
- Захист від корозії. Разом із конденсатом пристрій виводить вуглекислий газ та повітря, які викликають стрімке іржавіння труб зсередини.
Види промислових конденсатовідвідників
У кожної технології свої плюси і універсального рішення «на всі випадки життя» не існує. Ось основні гравці на ринку:

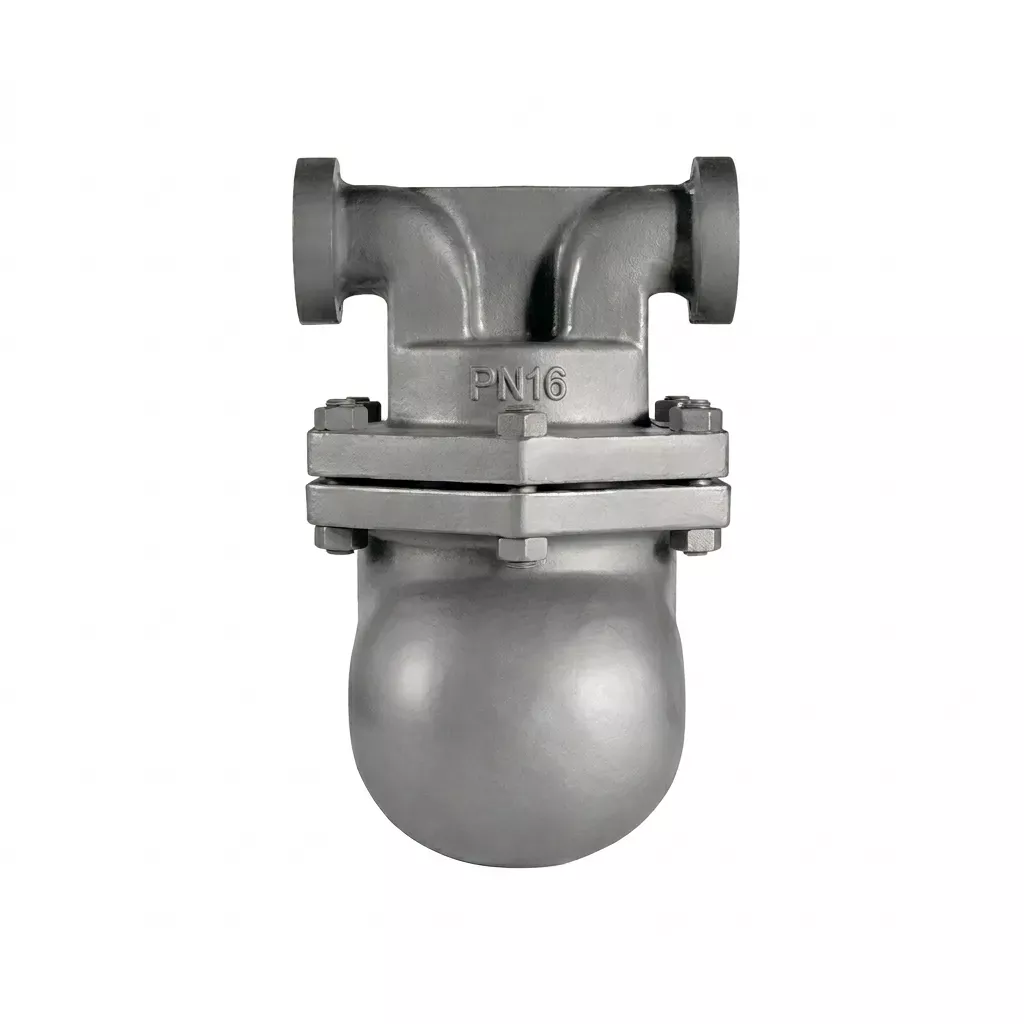

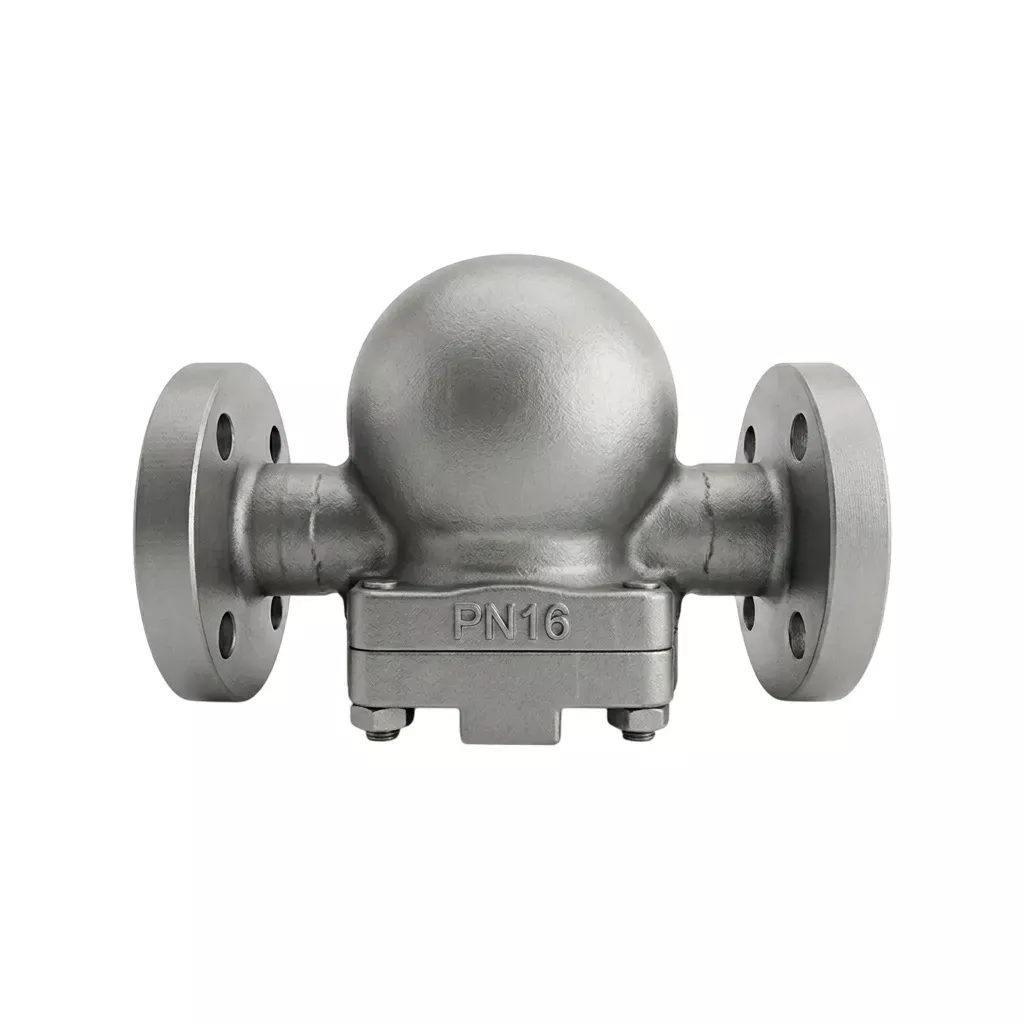

1. Механічні (поплавкові)Працюють на різниці щільності води та пари.
- Принцип: Вода наповнює камеру, поплавець спливає та відкриває клапан.
- Плюси: Відводять конденсат безперервно, ідеально підходять для потужних теплообмінників.
- Мінус: Бояться замерзання, якщо стоять на вулиці без підігріву.

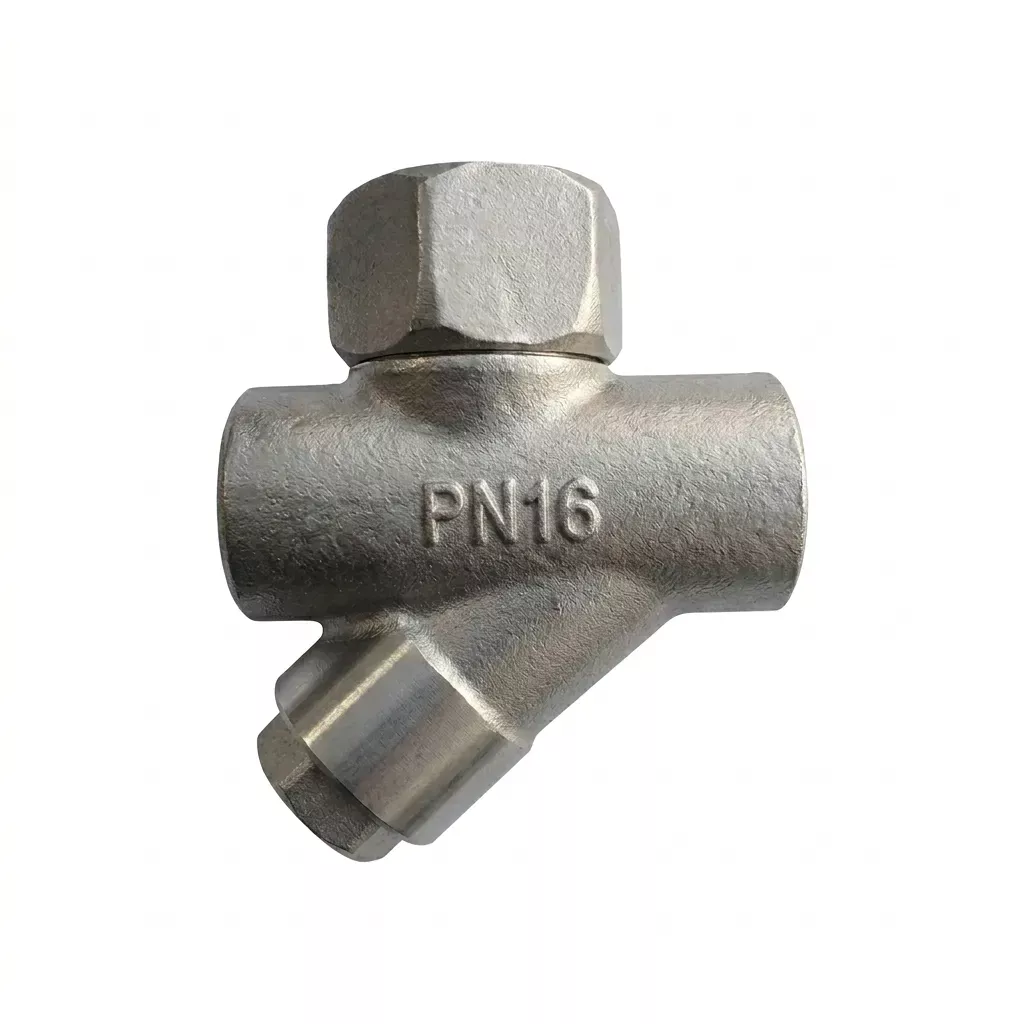

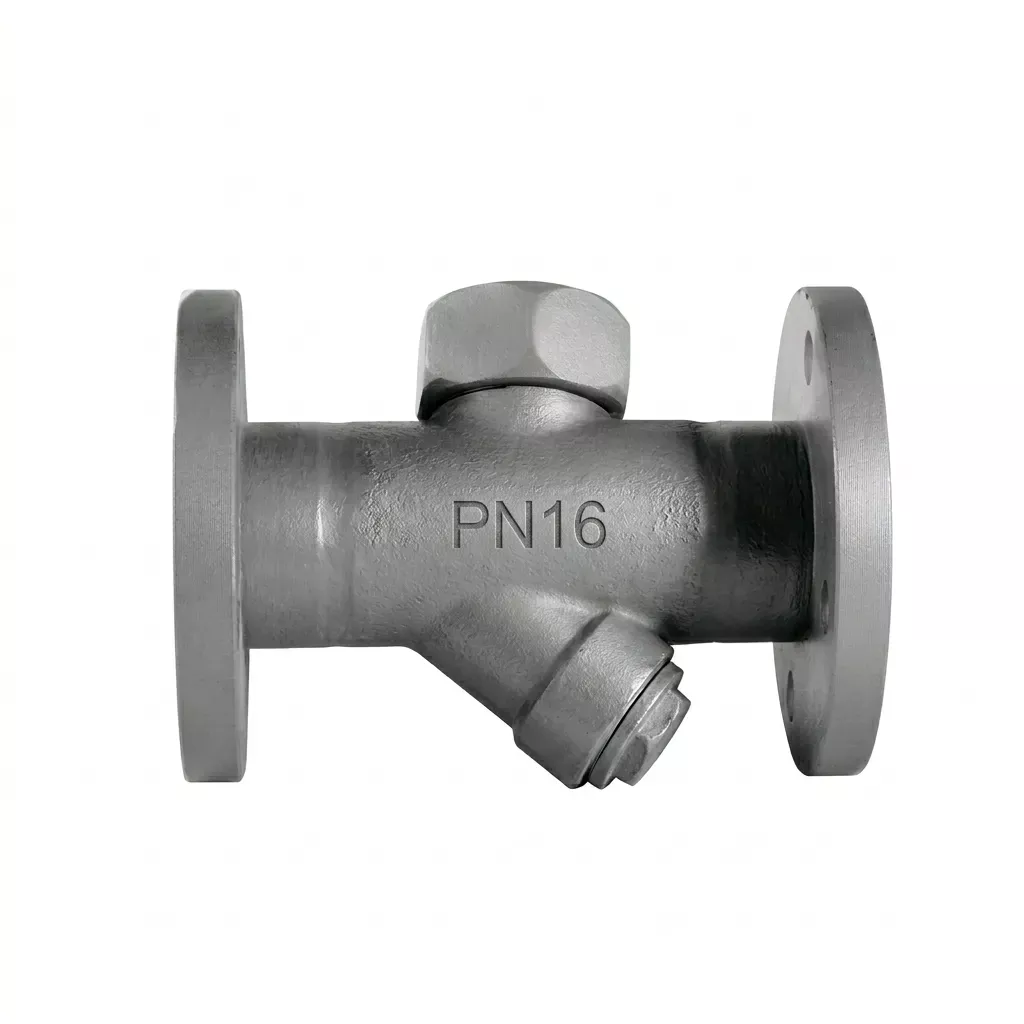

Найпростіші та найнадійніші «робочі конячки».
- Принцип: Використовують різницю у швидкостях руху пари та конденсату. Єдина рухлива деталь – сталевий диск.
- Плюси: Компактні, дешеві, не бояться гідроударів та замерзання.
- Мінус: Не підходять для систем із дуже низьким тиском.
Реагують на зміну температури.
- Принцип: Усередині стоїть капсула або біметалічна пластина. Як тільки конденсат остигає нижче температури пари, клапан відкривається.
- Плюси: Відмінно відводять повітря (деаерація), працюють при високих навантаженнях.
- Мінус: Завжди затримують трохи конденсату в трубі, поки він не охолоне.
Як зрозуміти, що час робити ремонт?
Навіть найякісніший конденсатовідвідник не вічний. У промисловості використовують три способи перевірки:

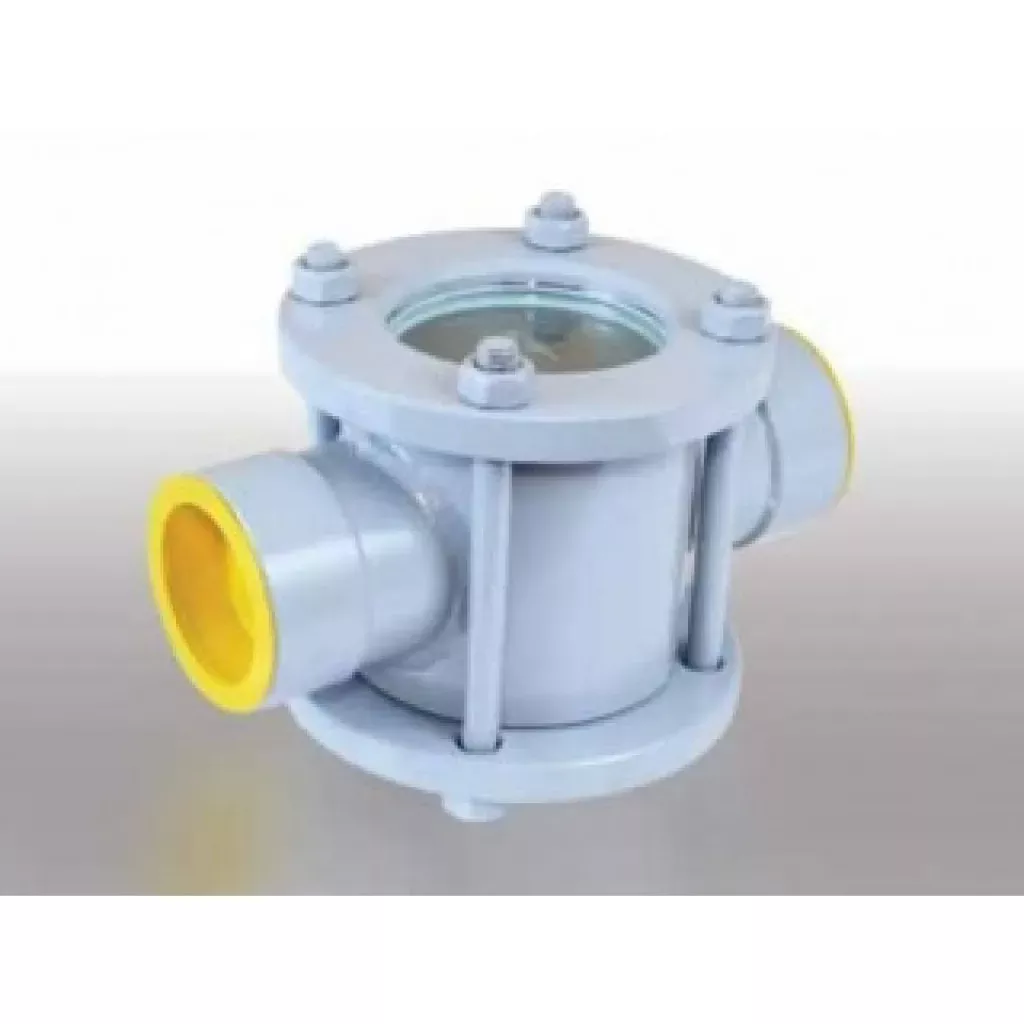

- Візуальний: Через оглядове скло (переривники потоку). Якщо летить чиста прозора пара — клапан «пробить».
- Акустичний: За допомогою ультразвукового детектора. Справний прилад працює циклами або з характерним шумом, несправний або мовчить, або свистить постійно.
- Температурний: Вимірює пірометр до і після пристрою. Якщо різниці температур майже немає, пара пролітає наскрізь.
Підбиваємо підсумки:
Правильний вибір та регулярний аудит конденсатовідвідників можуть знизити витрати на паливо для котельні на 10–25%. Це інвестиції, які окупаються за один опалювальний сезон.
