Шиберные задвижки
Шиберные задвижки: надежное решение для сложных сред, стоков и сыпучих материалов
В инженерных сетях и на промышленных объектах часто возникает
необходимость перекрывать потоки, содержащие твердые включения, волокна или
абразивные частицы. Стандартная запорная арматура в таких условиях быстро
выходит из строя — клинья заклинивают, а уплотнения истираются. Оптимальным
решением для таких задач остаются шиберные задвижки, разработанные специально для
работы в агрессивных и неоднородных средах.
Особенности конструкции и принцип работы
Главное отличие, которым обладают задвижки шиберные (ножевые) — это
их затвор. В качестве запорного элемента используется тонкая металлическая
пластина — шибер (нож). При закрытии он движется перпендикулярно истоку и
literally рассекает рабочей кромкой механические примеси, осадок и вязкие
фракции, обеспечивая герметичность.
Конструктивно устройство состоит из следующих элементов:
·
Литой корпус (обычно из чугуна или нержавеющей стали)
с узким межфланцевым расстоянием.
·
Полированный нож-шибер, устойчивый к износу и
коррозии.
·
Эластомерное или металлическое уплотнение для
предотвращения протечек.
·

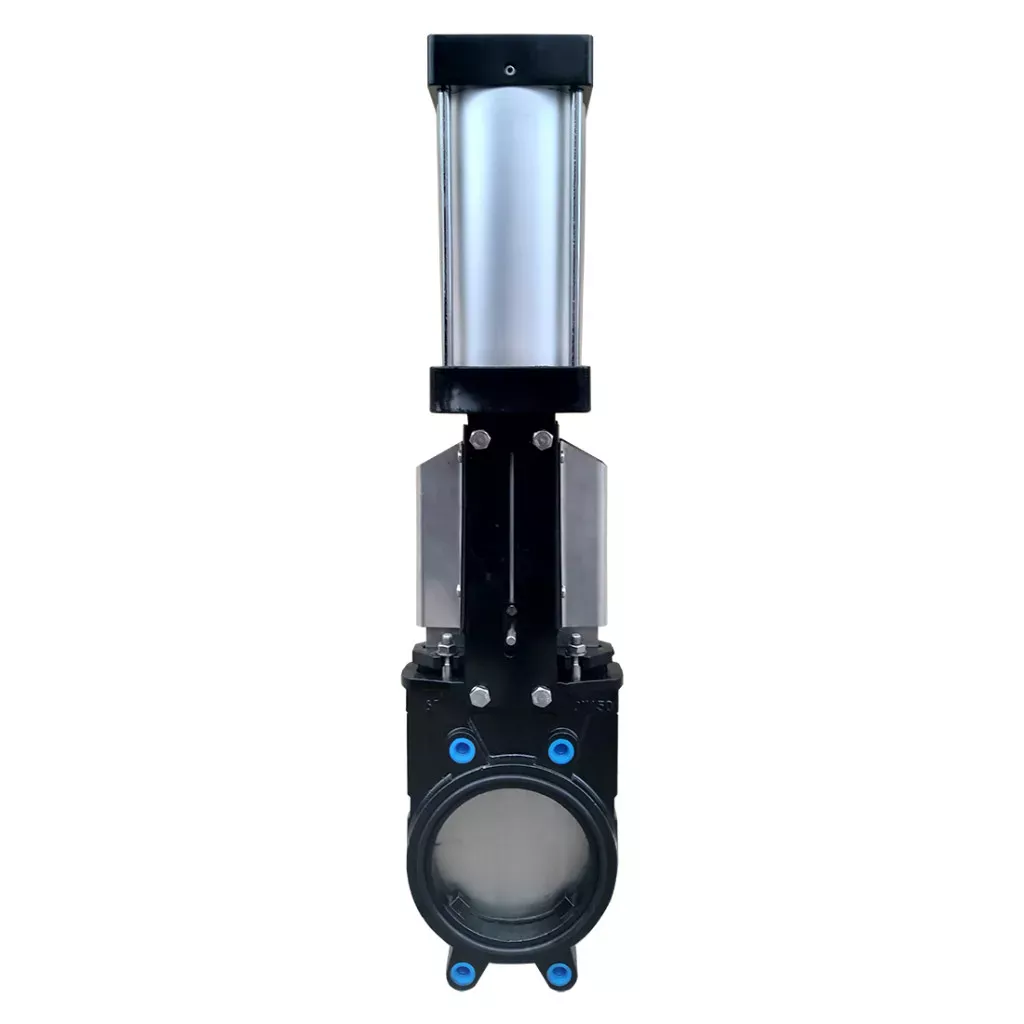

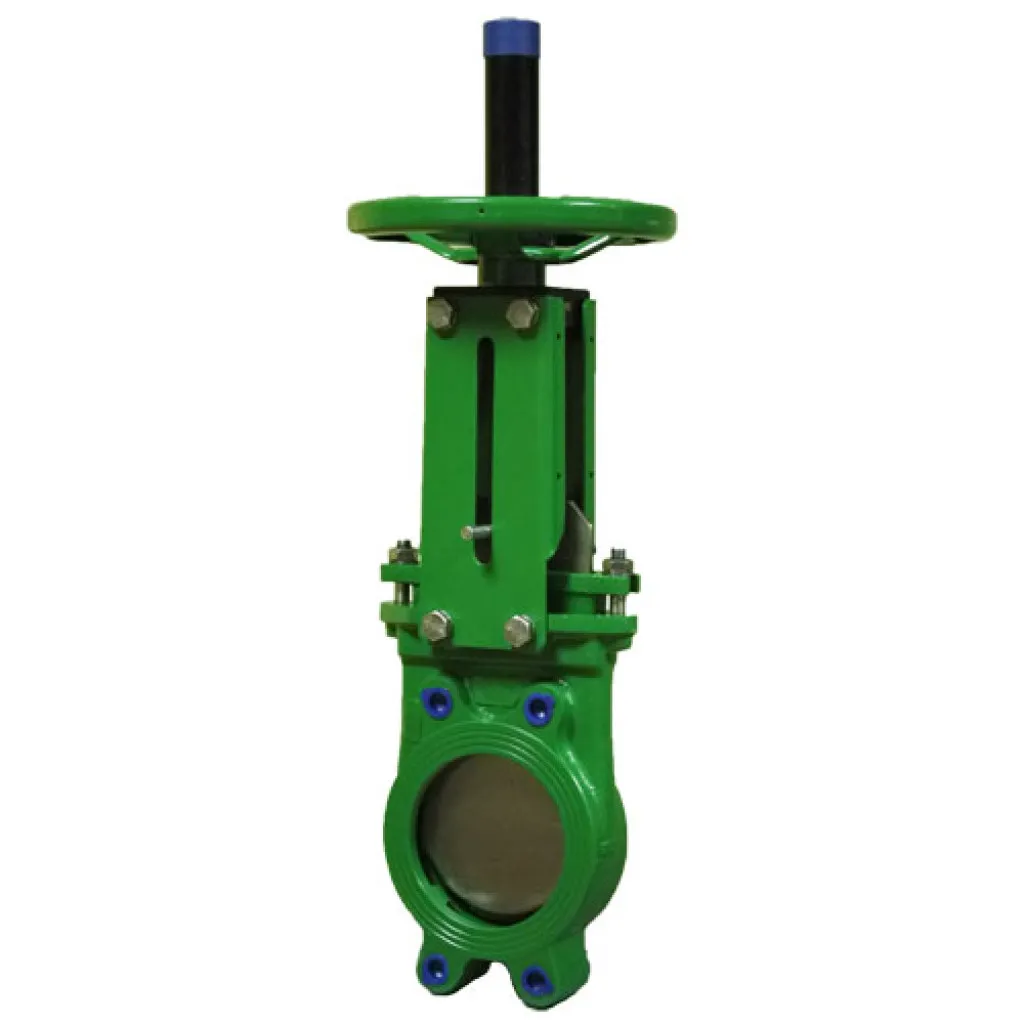

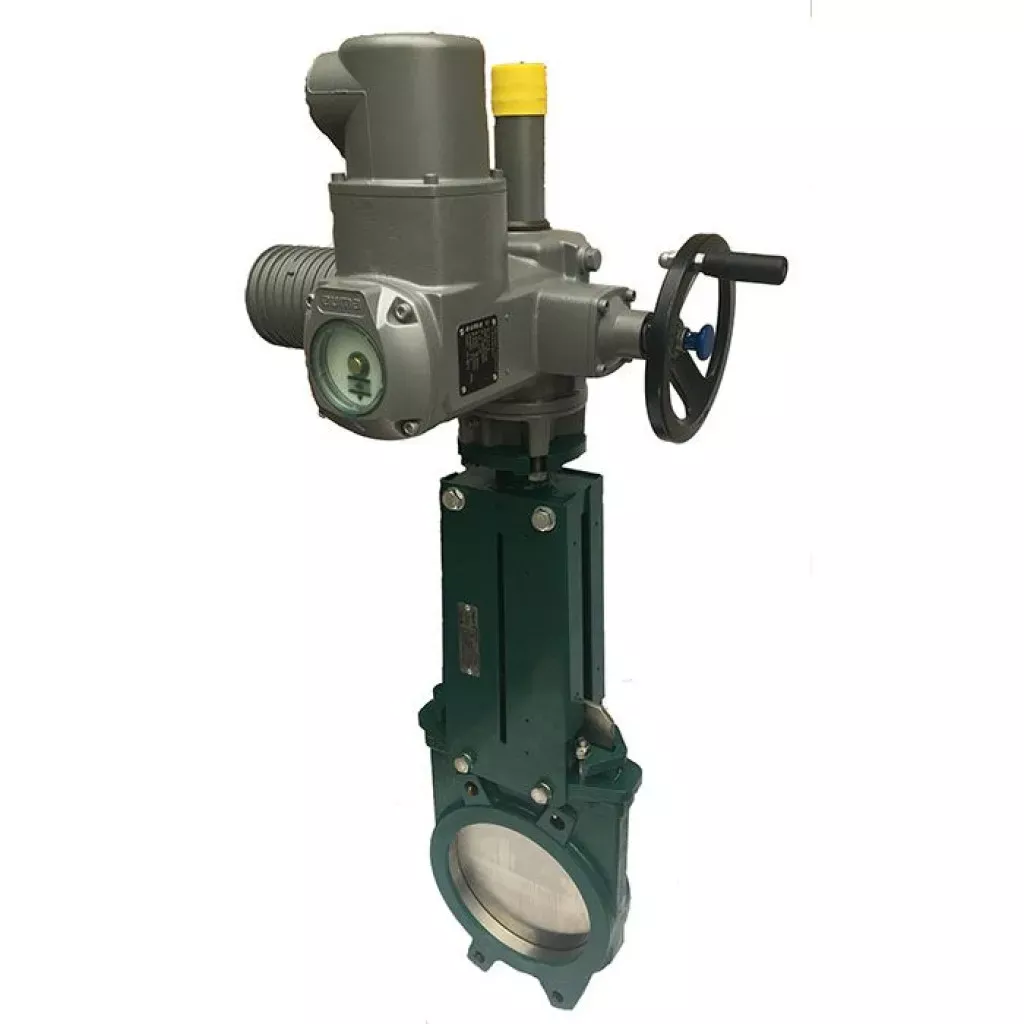

Приводной механизм: штурвал (ручной), редуктор,
электро- или пневмопривод.
Области применения шиберных задвижек
Благодаря особой форме затвора, арматура этого типа
незаменима там, где обычные краны и клиновые модели не справляются.
1.
Водоотведение
и коммунальное хозяйство
Специальные задвижки для канализации
устанавливаются на насосных станциях (КНС), очистных сооружениях и
магистральных коллекторах. Они легко справляются с фекальными массами, илом,
песком и текстильными включениями.
2.
Промышленность
и строительство
Для зернохранилищ, цементных
заводов и химических производств применяются задвижки для сыпучих материалов. Их используют при
транспортировке цемента, песка, комбикормов, полимерных гранул и угольной пыли.
3.
Технологические
трубопроводы
Применяются в
целлюлозно-бумажной, горнодобывающей и пищевой отрасли, где рабочей средой
выступают пульпа, шлам, густые пасты и древесная масса.
Преимущества установки шиберной арматуры
Выбор ножевых задвижек обусловлен их эксплуатационными
характеристиками и экономичностью в обслуживании.
·
Устойчивость к засорам: нож очищает уплотнительную
зону при каждом закрытии, исключая накопление грязи в седле.
·
Компактность: малая строительная длина позволяет
монтировать оборудование в ограниченных пространствах и колодцах.
·
Универсальность рабочих сред: арматура одинаково
эффективно работает, если по системе транспортируется густая гуща, стоки, техническая или
чистая вода.
·
Минимальное гидравлическое сопротивление: в полностью
открытом состоянии шибер полностью уходит из проходного сечения, не мешая
потоку.
·
Долговечность: простая и надежная конструкция снижает
риск аварий на трассе.
Как выбрать задвижку под конкретные задачи?
Чтобы трубопровод
работал без сбоев, при подборе запорной арматуры необходимо учитывать ключевые
параметры:
1.
Характер
рабочей среды: для чистой воды подходит чугунный корпус с эластомерным
уплотнением (EPDM, NBR), а для химически активных сред или высоких температур
лучше выбрать нержавеющую сталь и металл по металлу.
2.
Рабочее
давление и диаметр (DN/PN): ножевые задвижки чаще всего рассчитаны на
давление от 2 до 10 бар в зависимости от диаметра трубы.
3.
Тип
управления: для регулярной автоматизации процессов (на КНС или элеваторах)
рекомендуется сразу предусматривать площадки под электро- или пневмопривод.
Качественные канализационные задвижки и шиберный затвор для
сыпучих фракций — это залог стабильной работы всей системы без простоев и
частых ремонтов.
