Крани кульові фланцеві
Крани кульові фланцеві
На трубопроводах промислового та комунального призначення використовують різні види запірно-регулюючої арматури, у тому числі й фланцеві кульові крани. Зручна конструкція таких механізмів дозволяє монтувати їх у будь-якому положенні навіть у важкодоступних ділянках магістралі.
Пристрій та принцип роботи
Крани кульові фланцеві оснащені затвором у вигляді кулі, по горизонтальній осі якої зроблено отвір для проходження потоку робочого середовища. До трубопроводу кран приєднується за допомогою прокладки з фланця.
Цей запірний елемент може мати корпус двох видів:
- Монолітний (цільнолітий), що гарантує високий ступінь герметичності.
- Розбірний (двоскладовий або трискладовий) – він легше ремонтується.
Крани з ДУ 15-100 мм регулюються за допомогою ручного важеля. При ДК від 50 мм використовуються вироби з редуктором, пневмо- або електроприводом.
Така запірно-регулююча арматура підходить виключно для повного перекриття або відкривання магістралі, вона не розрахована на регулювання потужності потоку робочого середовища. При установці засувки в проміжне положення вона швидко зношується, що призводить до значного зниження герметичності трубопровідної системи.
Матеріали для виготовлення корпусів

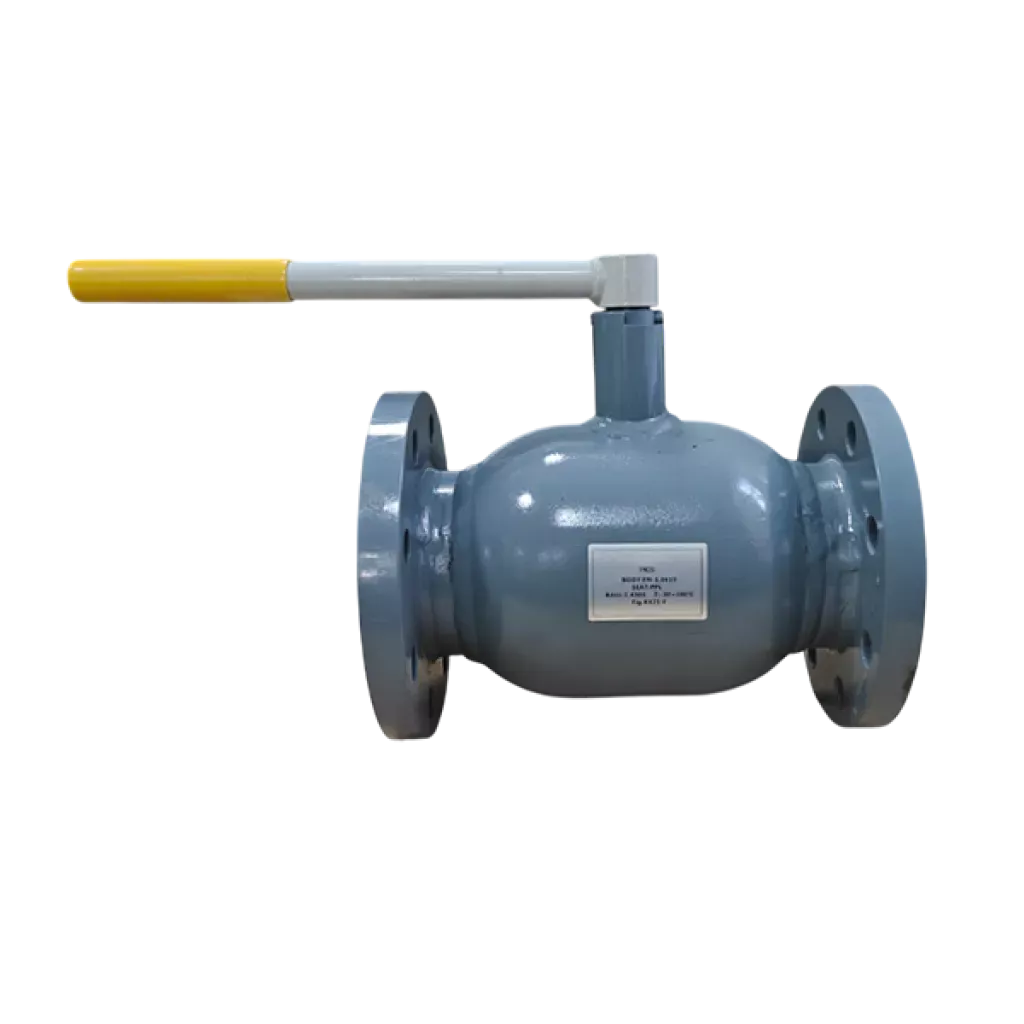

Кран кульовий з фланцевим приєднанням може мати сталевий або чавунний корпус.
Сталь для виробництва:
- Вуглецева. Запірна арматура із цього металу застосовується у трубопроводах з неагресивними речовинами температурою до +350°С. Допустимий тиск 40 бар.
- Крани з легованої сталі також використовуються для роботи з неагресивними середовищами. Цей метал може витримувати екстремально низькі температури до -60°С.

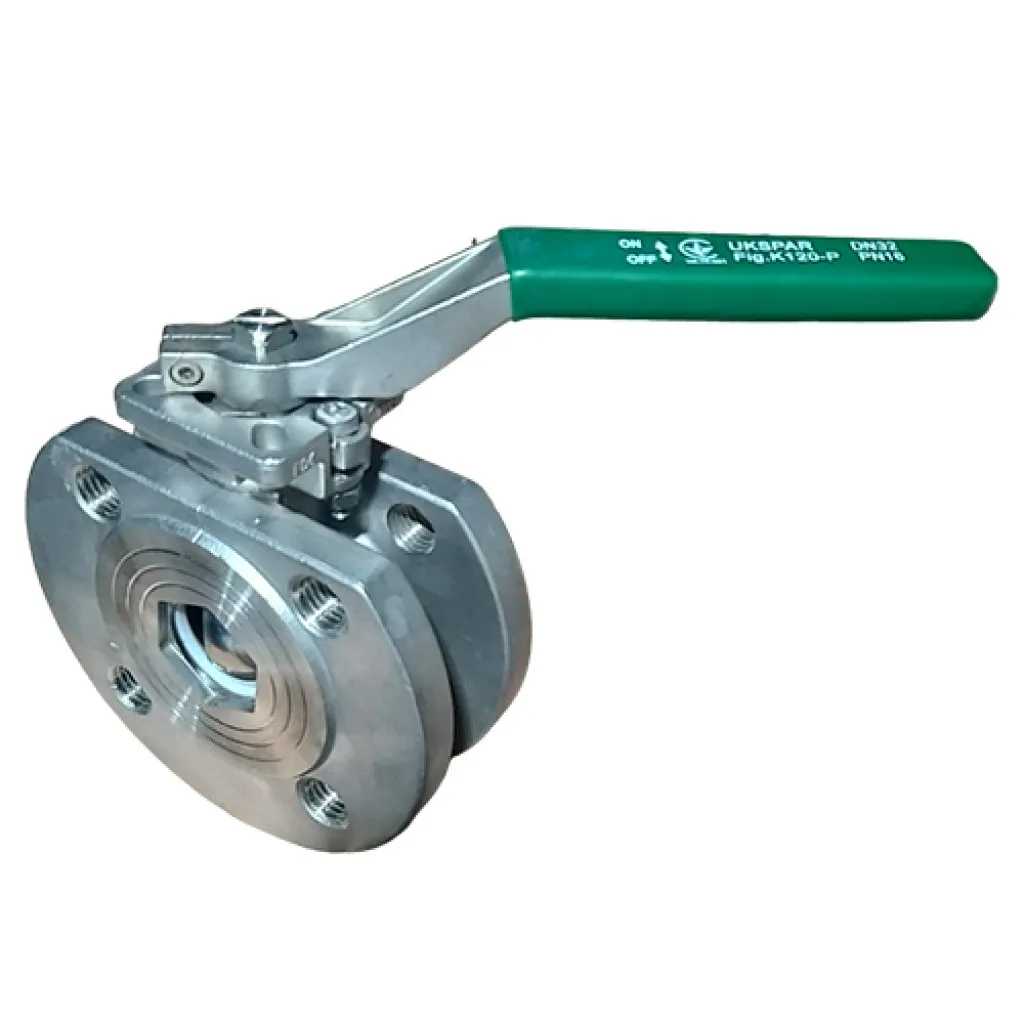

- Нержавіюча сталь. Запори з цього стійкого корозієвого металу застосовують для магістралей з їдкими речовинами, а також з субстратами з високими гігієнічними вимогами.
Кульовий фланцевий кран із чавуну піддається механічним пошкодженням та корозії, погано переносить різкі перепади температури. Крани з ДУ від 100 мм дуже важкі, через що ускладнюється процес їх монтажу. Чавунну запірну арматуру встановлюють на трубопроводах, якими проходять нейтральні робочі середовища температурою до +150°С і тиском до 16 бар.
Сфери використання кульових фланцевих кранів
Крани такого типу встановлюють на трубопровідних магістралях, якими проходять різні речовини:
- вода різної температури, навіть у пароподібному стані;
- природний газ;
- продукти нафтопереробки;
- агресивні та технічні рідкі речовини.
Кран кульовий під фланець здатний забезпечувати безпечне функціонування трубопровідних систем при температурних режимах від -30°С до +350°С. Залежно від температури робочого середовища визначається тиск, при якому крани такого типу можуть забезпечити перекриття трубопроводу без аварій. Чим сильніше нагріта речовина в трубопроводі, тим нижчим буде тиск. Як і з іншою запірно-регулюючою арматурою, під кожен клас внутрішньотрубного робочого середовища, кран кульовий фланцевий потрібно підбирати індивідуально.
У нашому магазині представлена запірно-регулююча арматура для різних сфер у широкому асортименті. Перегляньте наш каталог: до кожного виробу є опис з технічними характеристиками, надається паспорт та інструкція.
Питання, які виникають під час вибору кульових кранів та інших товарів, ви завжди можете прояснити у наших фахівців. Замовляйте підходящий кран кульовий під фланець, а ми організуємо швидку доставку до будь-якої точки України.
