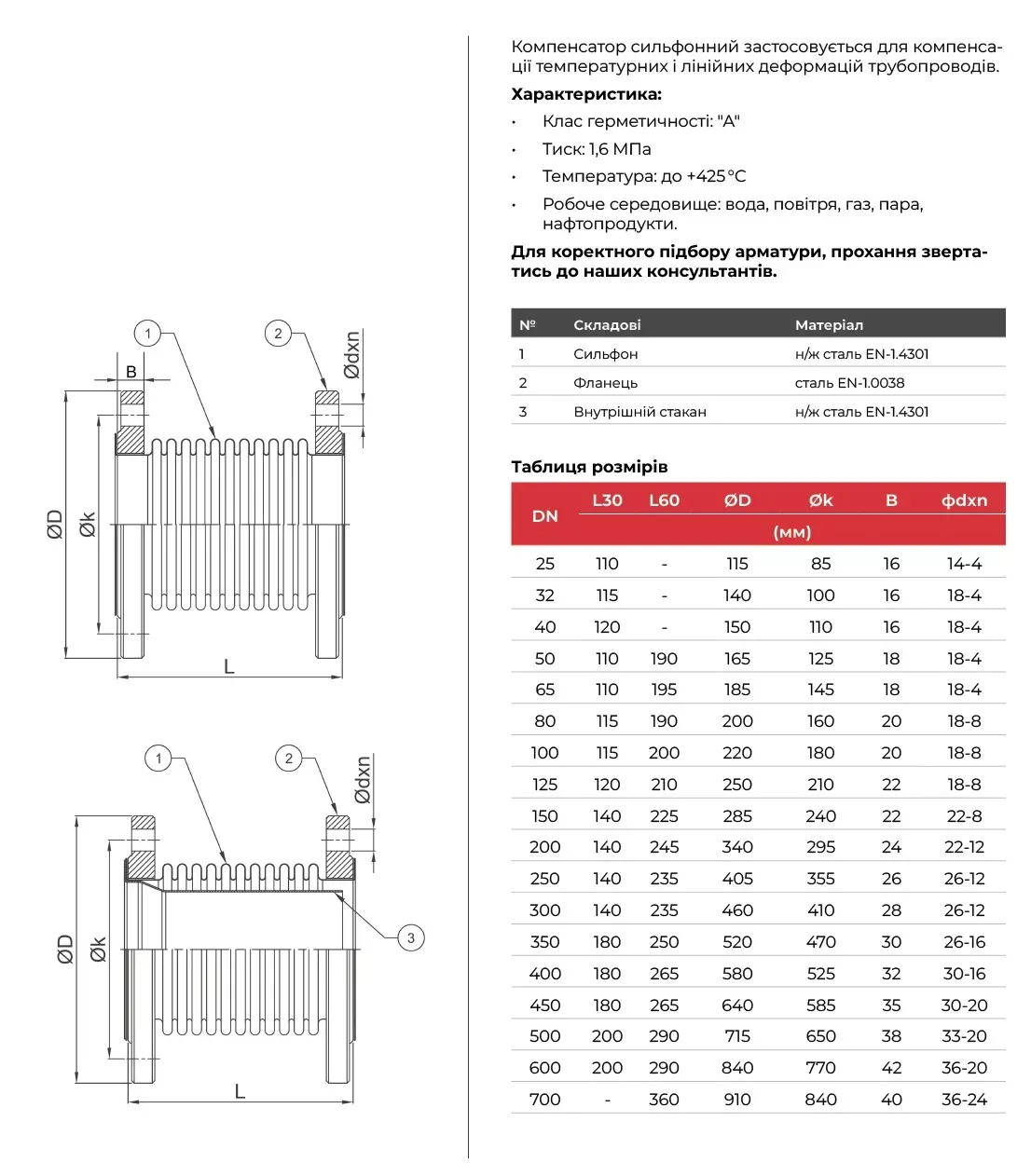

- Артикул: R120-L60
Замовляйте потрібний вам розмір.
Сильфонні компенсатори: невидимі сторожі трубопроводів
У світі інженерії та будівництва, де кожна деталь має значення, існують елементи, про які рідко говорять, але без яких неможливо уявити собі надійну та довговічну роботу складних систем. Одним з таких "невидимих вартових" є компенсатор сільфонний. Цей компактний, але неймовірно функціональний елемент відіграє ключову роль у забезпеченні стабільності та безпеки трубопровідних систем, захищаючи їх від руйнівних сил, спричинених температурними змінами, тиском та механічними вібраціями.
Що таке сильфонний компенсатор?

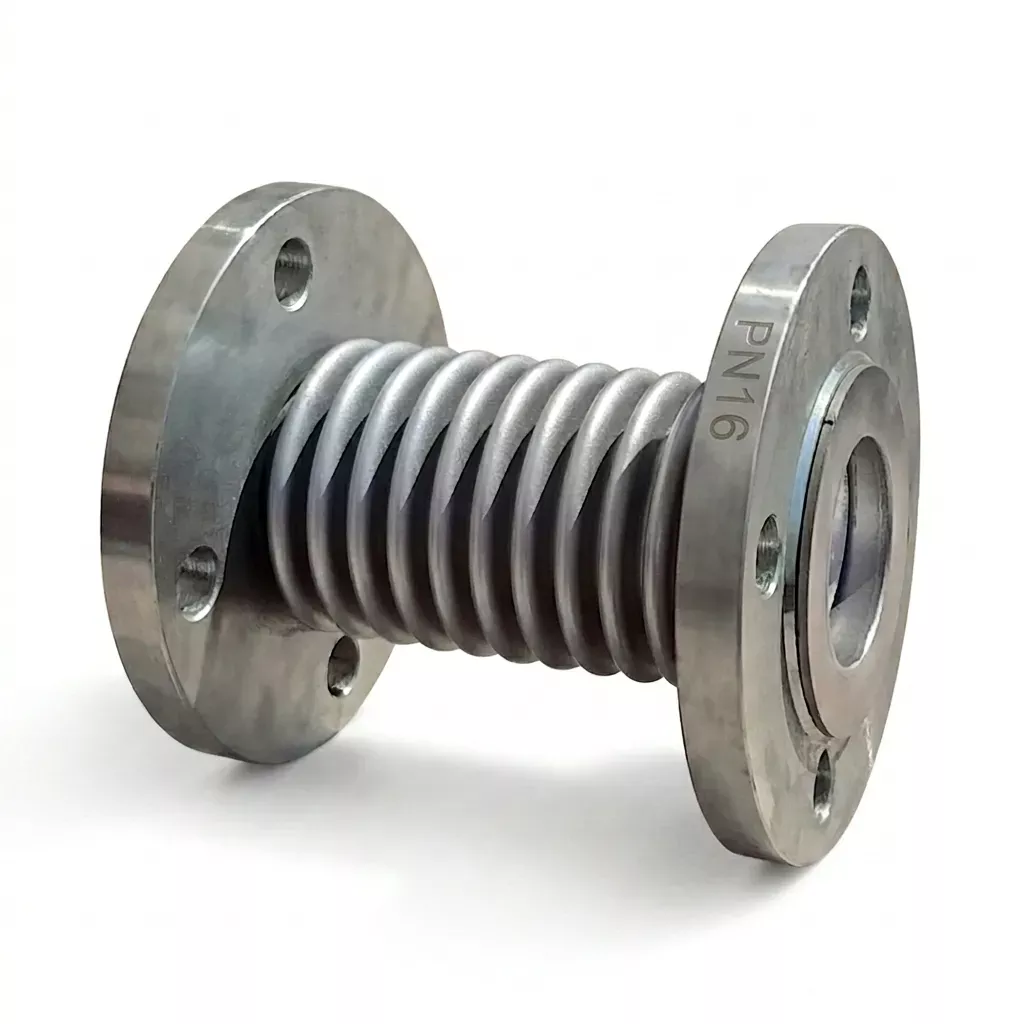

За своєю суттю, сильфонний компенсатор — це гнучке металеве пристрій, що складається з багатошарової гофрованої оболонки, званої сильфоном. Ця оболонка виготовляється із високоякісних сталевих сплавів, що дозволяє їй витримувати екстремальні навантаження та агресивні середовища. Сильфон — це серце компенсатора, саме його гофрована структура забезпечує унікальну здатність до стиснення, розтягування, вигину та зсуву.
Для чого він використовується?
Основне призначення сильфонного компенсатора - компенсувати різні види переміщень та деформацій у трубопроводах. Розглянемо докладніше, з якими проблемами він допомагає:
- Компенсація температурних розширень та стисків: Це найпоширеніша задача для сильфонних компенсаторів. Під впливом температури метал розширюється, а при охолодженні — стискається. У довгих трубопроводах ці зміни можуть досягати значних величин, створюючи колосальні напруги на стиках та поворотах. Без компенсаторів це неминуче призвело до деформації труб, руйнування зварних швів і навіть повного розриву системи. Сильфонний компенсатор приймає він ці деформації, стискаючись чи розтягуючись, цим захищаючи трубопровід від руйнації.
- Поглинання вібрацій: Насоси, компресори та інше промислове обладнання є джерелами постійних вібрацій, що передаються по всій трубопровідній системі. Ці коливання як створюють шум, а й можуть призвести до втоми металу, появі мікротріщин і, як наслідок, до аварій. Сильфонний компенсатор завдяки своїй гнучкості ефективно гасить вібрації, ізолюючи їх джерело від решти системи.
- Компенсація неспіввісності: У процесі монтажу, а також у результаті зміщення фундаментів можуть виникати невеликі відхилення від ідеальної осі трубопроводу. Сильфонний компенсатор дозволяє компенсувати ці зсуви, забезпечуючи герметичність та цілісність з'єднань без необхідності складних та дорогих коригувань.
- Захист від гідроударів: Раптова зміна швидкості потоку рідини або газу в трубопроводі може спричинити різкий стрибок тиску — так званий гідроудар. Це явище вкрай небезпечне та здатне призвести до серйозних ушкоджень. Сильфонний компенсатор здатний частково поглинути енергію гідроудару, знижуючи піковий тиск та захищаючи систему від руйнування.
Де використовуються сильфонні компенсатори?
Області застосування сильфонних компенсаторів надзвичайно широкі:
- Теплопостачання та водопостачання: У системах опалення та гарячого водопостачання, де температурні перепади є нормою.
- Нафтогазова промисловість: На нафто- та газопроводах, де необхідна найвища надійність та герметичність.
- Хімічна промисловість: В агресивних середовищах, де потрібні спеціальні матеріали та висока корозійна стійкість.
- Енергетика: На теплових та атомних електростанціях, де трубопроводи працюють під високим тиском та температурою.
- Суднобудування: На кораблях, де трубопроводи схильні до постійних вібрацій і хитавиць.
Висновок
Осьовий сильфонний компенсатор — це не просто деталь, це ключовий елемент безпеки та надійності сучасних трубопровідних систем. Він є прикладом блискучого інженерного рішення, яке, будучи невидимим для більшості, виконує найважливішу функцію, захищаючи нас від аварій та забезпечуючи безперебійну роботу критично важливих інфраструктурних об'єктів. Вибір та правильне встановлення сильфонного компенсатора – це інвестиція в довговічність та безпеку будь-якої трубопровідної системи.
